今天我們來講Type-C接口的設計區別

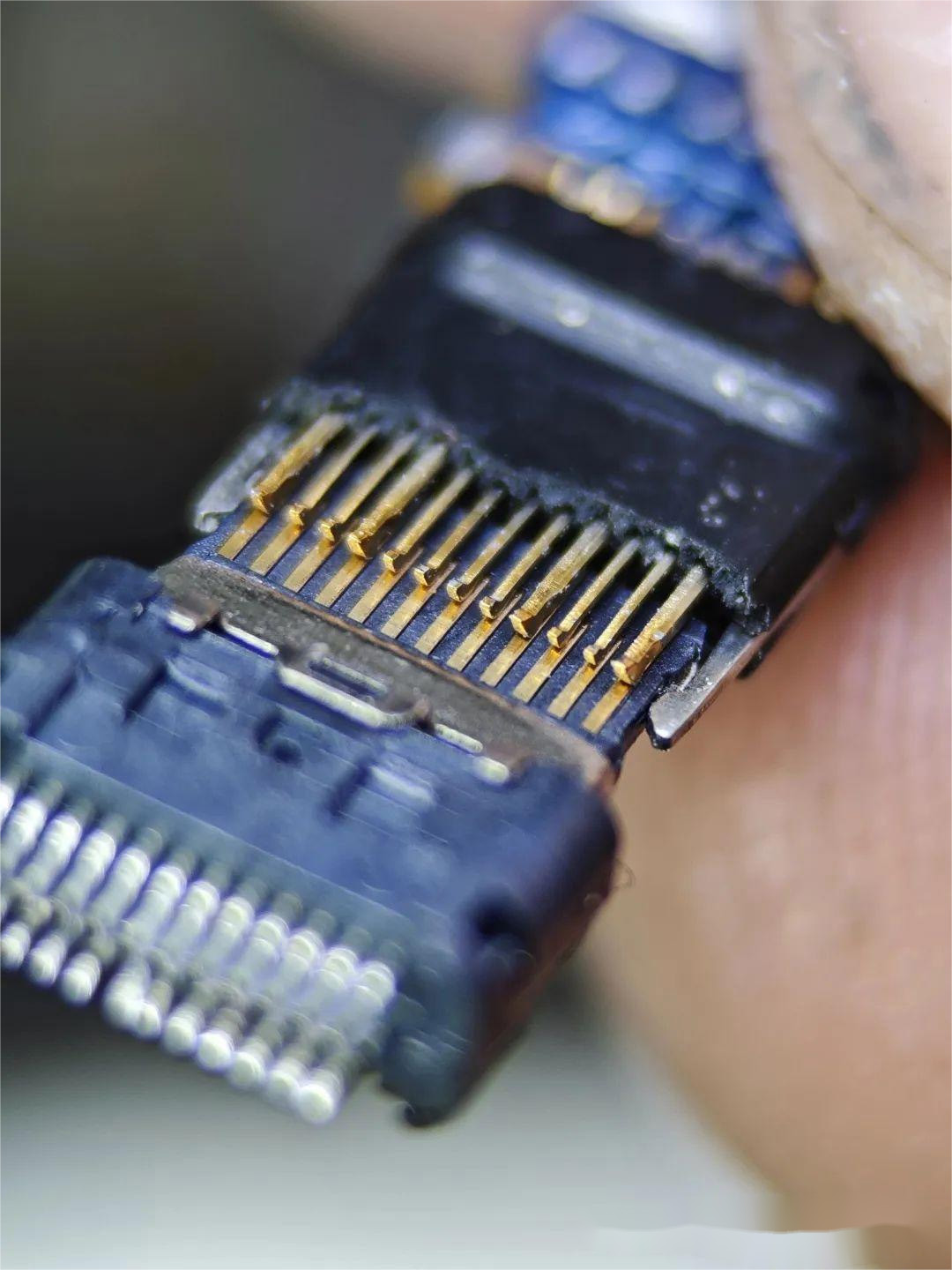

Type-C接口從出現到現在已經過去了很久，也出現了各種規格，但是今天我們要講的是Type-C接口針腳公差的問題，Type-C接口針腳公差也就是接口內部針腳排列的精度差，以上圖的小米USB4數據線的公頭針腳為例，這個雖然正負極加厚了很多，但是他因?yàn)榍岸瞬]有加寬，而是選擇縱向加厚，所以針腳公差很好，精度非常高

這個是這款線兩排針腳的公差精度。我們來看看另外一款某寶上采購的雷電4端子的針腳公差

這個兩排針腳都快交叉在一起了，公差非常的差。為什么我會講這個呢？因?yàn)樽罱芏嗳藛?wèn)我，雷電數據線能不能給蘋果用，安卓數據線能不能給蘋果用。

今天我就給大家解答，由于全功能接口針腳數量最少為22PIN，很多人以為24才是滿PIN，其實不然，之所以少了兩根針腳其實是DN,DP，這兩個針腳就是大家所熟知的USB2.0的D+D-，但是母座上面已經有兩組DN，DP了，所以公頭部分只需要一組就可以實現雙面識別。

然后就是前面提到的因?yàn)槿δ軘?shù)據線針腳數量較多和母座的觸點精度要求也較高，如果公差比較差的話，公頭針腳和母座觸點進行嚙合的時候就容易出現針腳偏移的情況，這種情況就很容易導致正極和CC針腳出現短路，也就是公頭的正極和母座的cc觸點搭在一起從而出現短路燒毀設備的情況，也有可能出現負極通高速信號針腳的情況。

目前市面上出現的Type-C公頭針腳的間距都是標準的0.25mm，前面提到很多人擔心全功能數據線或者安卓數據線給蘋果手機使用會不會導致手機損壞嗎？我發現很多營銷號和一些手機維修人員非常不負責任的在宣傳說蘋果數據線的公頭針腳間距不同，這是絕對不可能的，歐盟標準定義的Type-C公頭針腳間距就是0.25mm，然后很多人又稱安卓和蘋果的針腳定義不同，這個就更是無稽之談了，蘋果的Type-C母座是支持最高10Gbps的高速傳輸?shù)?，也就證明他是兼容全功能數據線的，本人也實測過用標準的雷電數據線給蘋果設備是可以正常開啟快充和傳輸數據的，也就證明蘋果的針腳并沒有所謂的定義不同，包括用安卓數據線給蘋果我也是測試過可以正常開啟充電的。如果針腳定義不同或者間距不同，插上去通電的瞬間就會導致設備短路燒毀了。所以那些手機維修人員宣傳的安卓和蘋果的針腳間距不同以及定義不同都是謠言。

以及上圖是在手機維修圈傳的最廣的一張圖了，懂行的人看到已經開始笑了，這個就是我最開始提到的22PIN和24PIN的區別，上圖上面的是蘋果針腳下面則是華為，缺失的是DN，DP，也就是只是缺少了一對USB2.0針腳，這兩個針腳并不會影響安卓數據線給蘋果進行充電，正常情況下它這兩個針腳是負責USB2.0信號傳輸?shù)?，華為AC的6a線搭配華為的A口充電頭之所以沒辦法正常充電是因?yàn)閿?shù)據線端子部分增加了兩顆識別電阻和蘋果的充電識別沖突了，所以才沒辦法正常充電，換雙Type-C數據線則恢復正常，其他例如OPPO，或者vivo沒辦法給蘋果開啟快充是因?yàn)檫@兩家的數據線的cc快充信號針腳是直通芯片的。

通過圖片我們可以看到OPPOac線的A端雖然有cc觸點，但是焊盤位置并沒有預留焊線的焊盤，也就代表他的cc信號線并沒有通向c端，而蘋果是需要靠cc信號線去識別快充的，所以O(shè)PPO是沒辦法給蘋果開啟快充的，因?yàn)镺PPO的cc信號線針腳是直接通向芯片，在充電頭那里就行識別芯片，然后通過D+D-兩條信號線進行協議識別的。 vivo部分AC線和OPPO類似，也是在A端識別。   這也就是為什么大部分安卓AC線沒有辦法給蘋果正常開啟快充或者正常充電的原因，但是小米是例外，小米的AC6A線CC信號線針腳是直通的，在加上下小米絕大部分充電頭都帶pd協議，所以可以正常給蘋果開啟快充。

其次就是這個問題了，為什么很多人使用了安卓數據線給蘋果用，時間久了出現燒尾插的現象，首先就是安卓數據線大部分為了過大電流從而加厚了針腳觸點加厚增加了過流能力的同時也就代表了他針腳變粗變硬，和母座觸點嚙合帶來的應力更強，容易出現蘋果尾插觸點磨損，很多人就問了，那為什么安卓沒事，是不是魔改了，其實并不是，其實還是蘋果尾插設計問題，并不是說安卓魔改了，蘋果才是標準，這種說法是沒有道理的

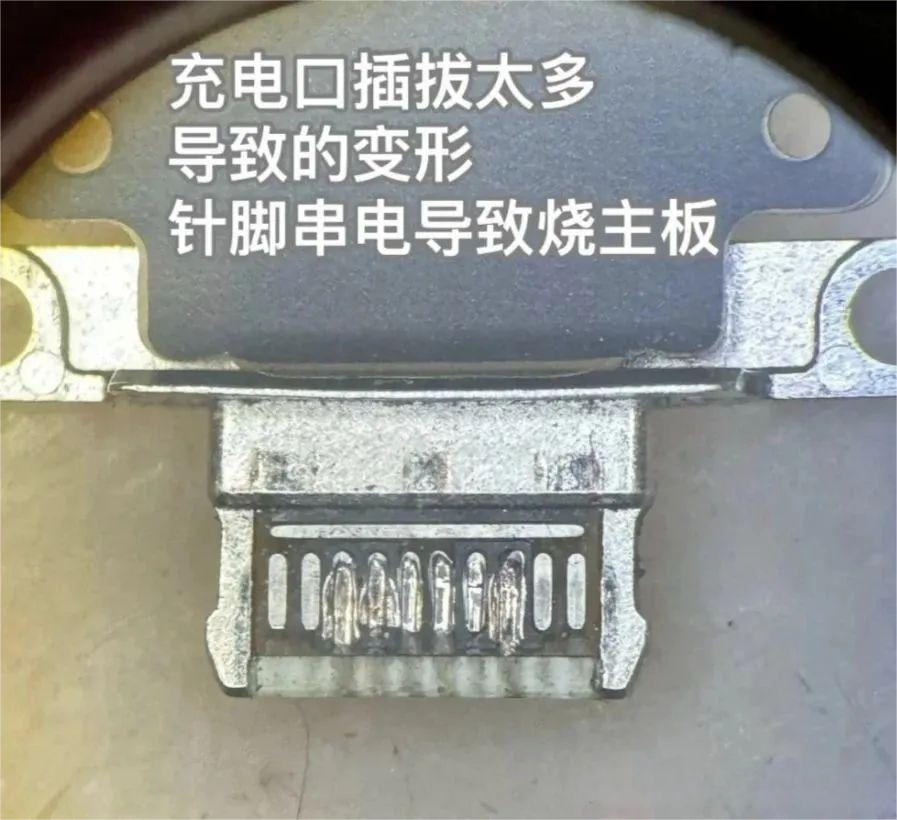

其實因?yàn)榘沧康哪缸|點是用一整根銅條加注塑來充當觸點的，所以安卓母座可以承受的壓力更強，過流能力也更好。然而蘋果的Type-C母座的設計有點類似固態硬盤金手指的設計，在一塊PCB上面鋪銅來充當觸點，這種設計會導致觸點很薄，很容易變形，從而導致短路

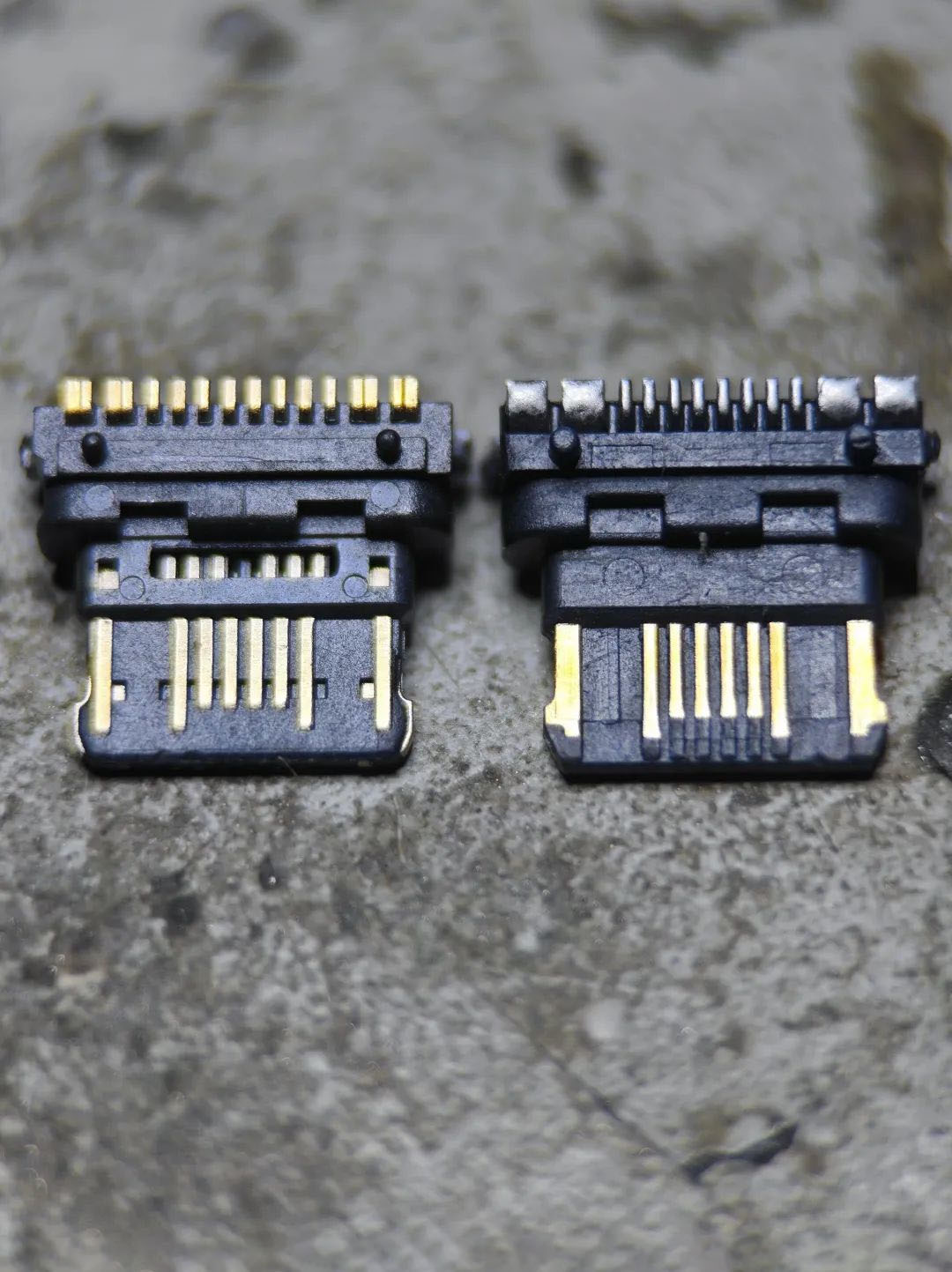

蘋果新出的幾代接口和筆記本電腦接口已經和安卓采用一樣的設計了，所以這個問題就少了很多，圖一是鋪銅設計，圖二是銅條設計。

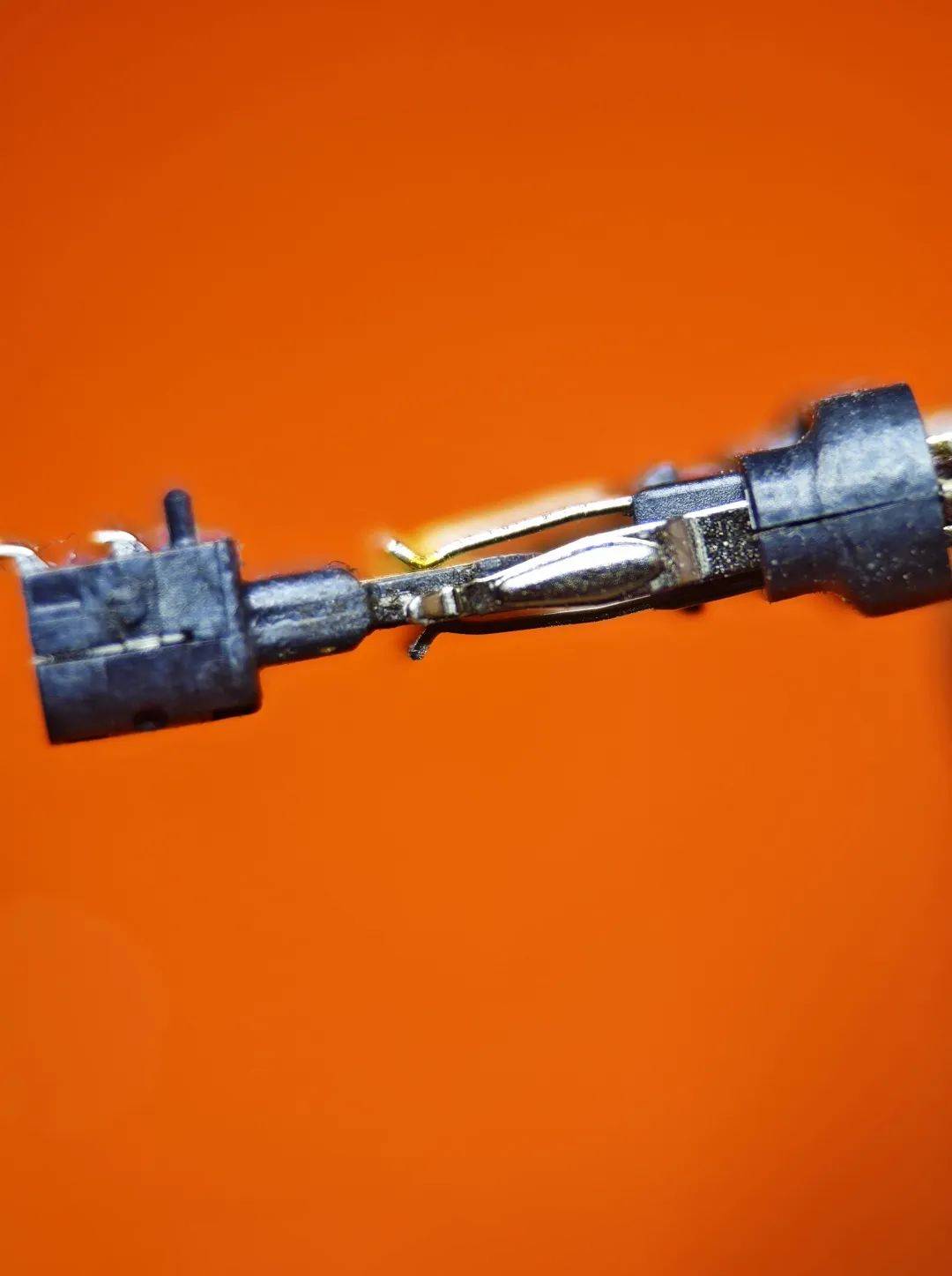

老一代的蘋果c口設備使用彈片式的Type-C針腳的安卓數據線幾乎沒什么影響，因?yàn)樘O果原裝線也是用彈片式的針腳，也就是沒有任何加厚設計，就是一根薄薄的彈片。而新款的蘋果c口設備改成了銅條設計就可以使用針腳加厚的安卓線也沒什么影響了

充電過程中盡量保證不要觸碰數據線，插拔盡量正插正拔，降低針腳錯位的風險。今天講了這么多就是希望大家明白Type-C針腳的設計和區別，以及安卓蘋果線混用會不會導致設備損壞做了個總結和講解，希望大家都能看懂。
